I . Обзор аксессуаров

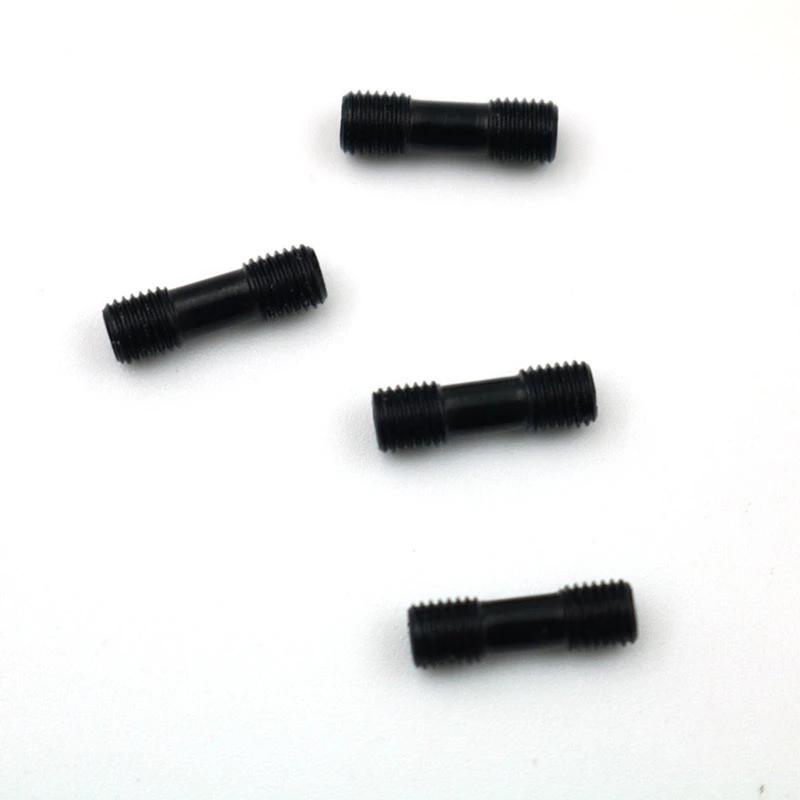

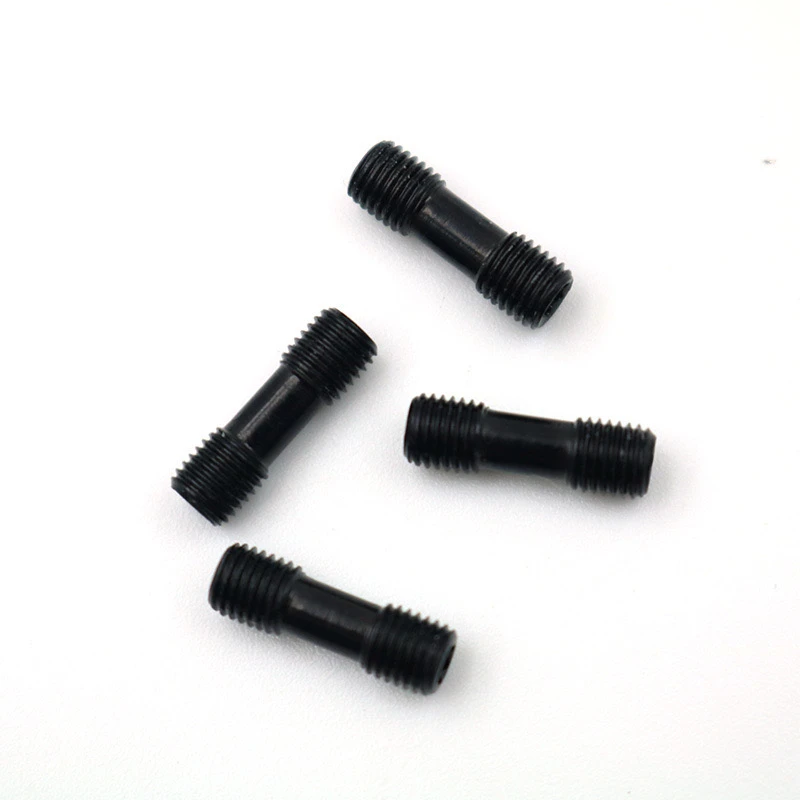

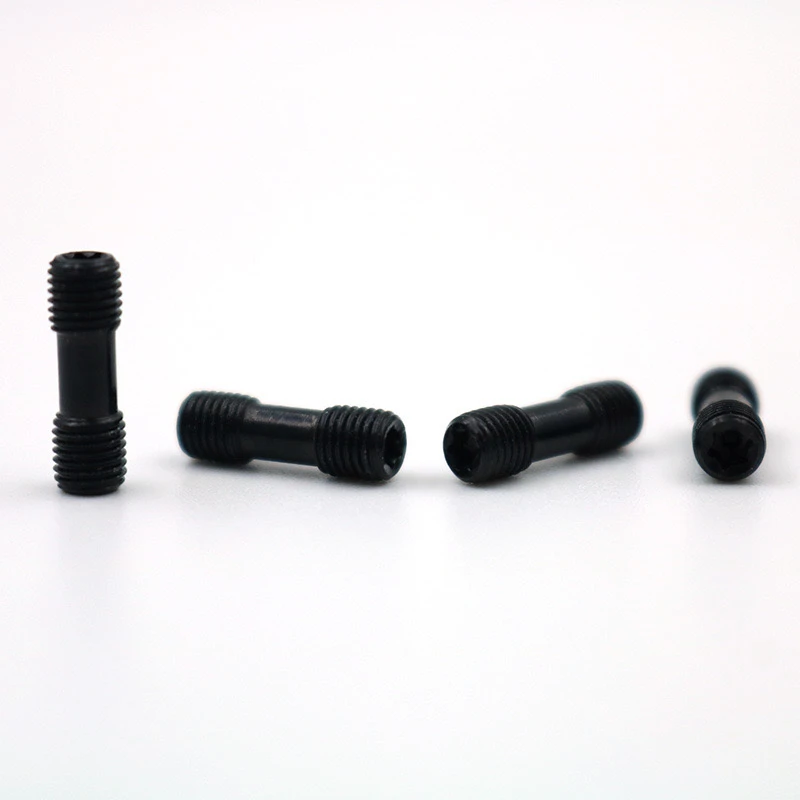

12.9- Болты класса являются высокопрочными болтами, подходящими для сценариев обработки CNC с высокой нагрузкой.}}}}}}}
Нестандартный дизайн с двойной головкой: потоки на обоих концах, используемые для подключения проливки и панели инструментов, подходящих для нестандартных или специальных канавок для инструментов .
Функция SHIM: Поддержите лезвие, рассеивает силу резки и обеспечивает точность позиционирования .
Ii . шаги использования
Предварительная обработка: очистите отверстие для стержней инструмента, пропорциональное отверстие, протяженность и винты, чтобы избежать железных заявок или пятен масла, влияющих на затягивание . Проверьте, не поврежден ли поток, чтобы предотвратить проскальзывание потока .
Выбор винта: выберите соответствующий винт в соответствии со спецификациями резьбовых отверстий панели инструментов и Shim .
Шаги установки
Шаг 1: Привинтите более короткий конец винта в резьбое отверстие для стержня инструмента, вручную предварительно обтягивая его и используйте гаечный ключ, чтобы затянуть его до 70% крутящего момента .
Шаг 2: Поместите прокладку, выровняйте другой конец винта и вручную вкрутите его в ручное отверстие .
Шаг 3: затяните с помощью крутящего ключа в соответствии со стандартом, чтобы избежать чрезмерного ущерба и повреждения резьбы .
Ссылка на проверку
Проверьте, ждет ли Shim тесно подготовиться без сотрясения ..
III . меры предосторожности
Управление крутящим моментом: обязательно затяните в соответствии со стандартным крутящим моментом . перегрузка может вызвать разрыв винта или деформация Shim .
Сопоставление резьбы: нестандартные винты должны убедиться, что резьбы на обоих концах соответствуют положениям отверстия, чтобы избежать принудительной установки .
Регулярное обслуживание: проверяйте состояние затягивания винтов каждые 8 часов, особенно в условиях тяжелой резки .
Iv . общая задача обработка проблем
Винт Слип: замените новым винтом и проверьте, повреждено ли резьбое отверстие.
Смещение Shim: повторно разобрать и убедитесь, что винт вводится вертикально .
V . сценарий приложения
Система высокой устойчивости, подходящая для токарных станков с ЧПУ и обрабатывающих центров, особенно для индивидуальных инструментов или требований к специальным угловым обработке .
