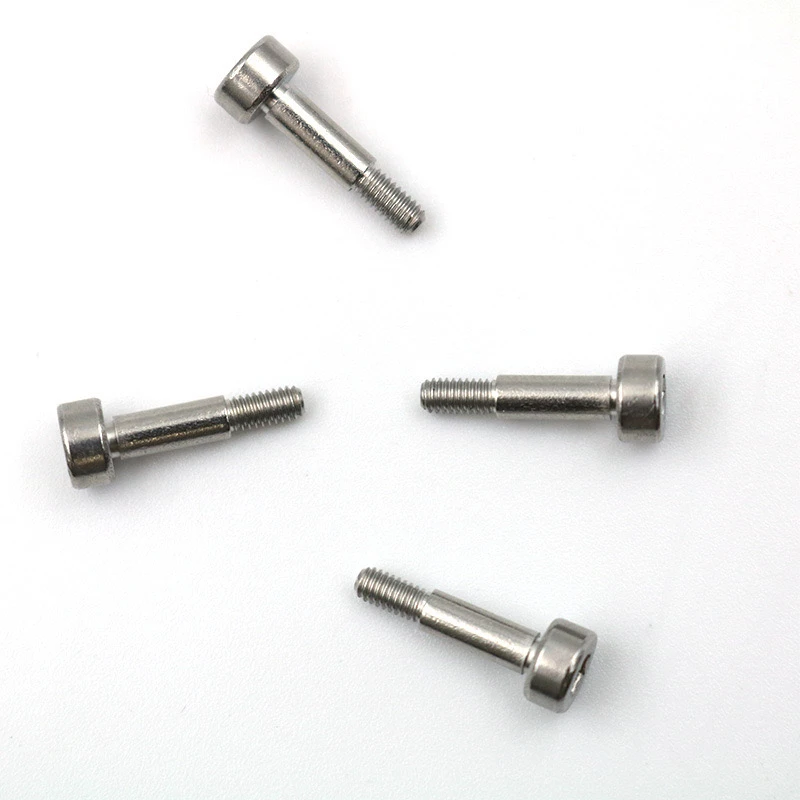

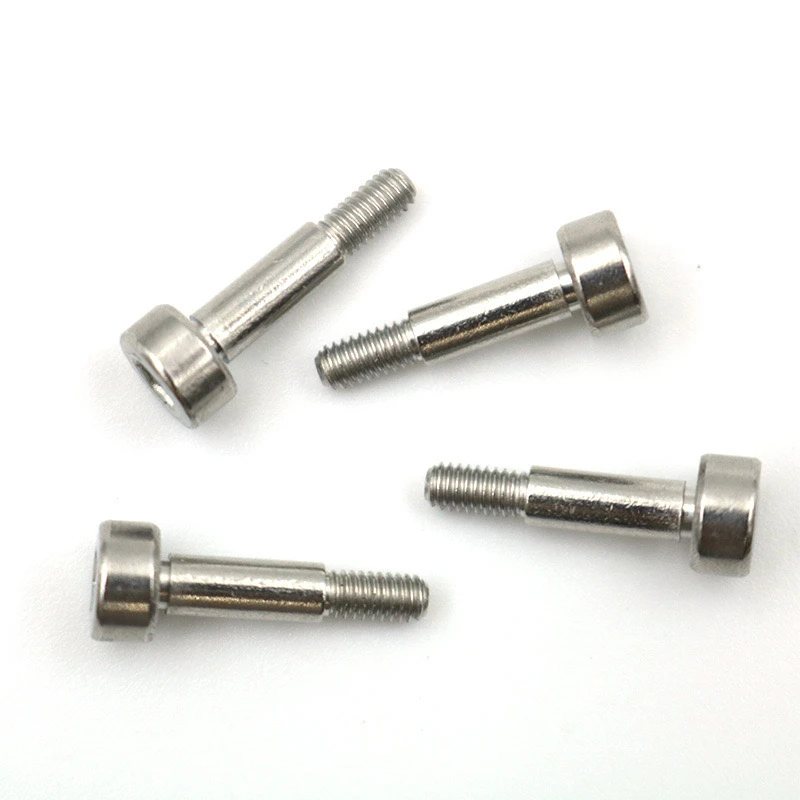

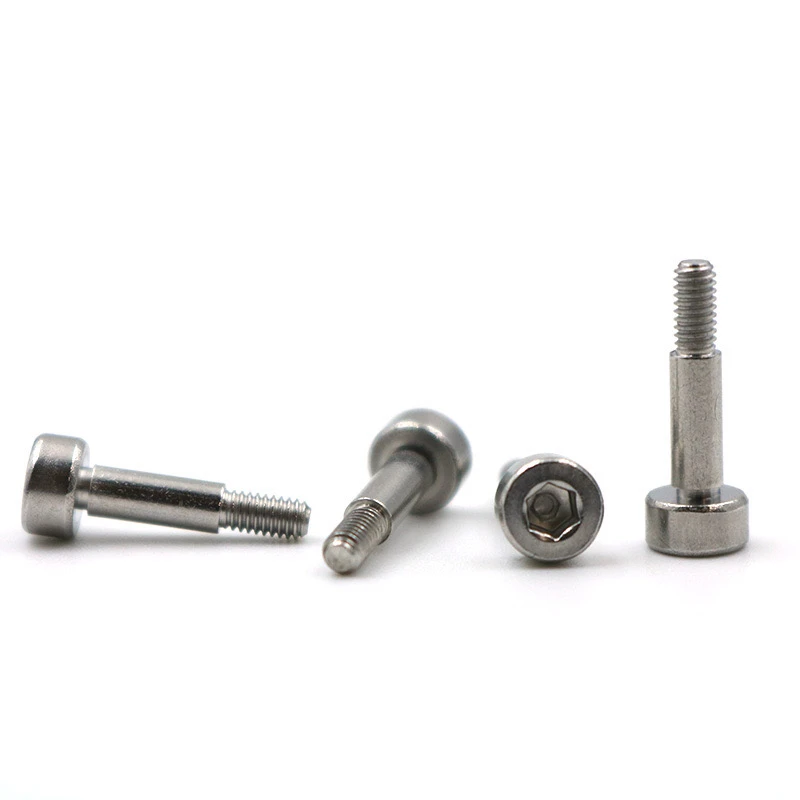

2-56 UNCВинт шестигранника из нержавеющей стали шестигранной крышкиэто точный крепеж, спроектированный вокруг плеча вала. Он подходит для применений сборки, требующих позиционирования, ограничения или специальных механических свойств. Ниже приведено подробное описание его пользовательских требований.
1. Основные требования к параметрам
Спецификация потока: 2-56 UNC.
Материал: Доступен в 304/316 из нержавеющей стали с указанием уровня сопротивления ржавчины. Такие материалы, как титановый сплав и сплава, также доступны.
Обработка поверхности: пассивация, покрытие никеля, электрополирование, покрытие PTFE и т. Д.
II Структурные особенности
Дизайн головы
Спецификации гексагона: 0,05 "или настраиваемые.
Диаметр головки: стандартный 4,0 мм (регулируемый).
Высота головки: 2,0 мм (должен соответствовать глубине гексагона).
Плечо/резиновое плечо
Диаметр полированного стержня: φ2,5 мм ± 0,02 мм (должен быть больше, чем основной диаметр резьбы).
Высота шага: 1,5 мм (допуск ± 0,05 мм требуется).
Функция остановки: обеспечивает плавный переход между ступенчатой поверхностью и нитью, действуя как механическая остановка.
Длина потока: настраивается на основе требований сборки (например, 5 мм, 8 мм и т. Д.).
Общая длина: должна быть указана (например, 12 мм, включая головку, полированный стержень и резьбовые компоненты).
Iii. Ключевые требования процесса
Стандарты толерантности: полированный жезл: толерантность H7.
Тема: Соответствует ANSI B1.1 Standard, GO/UN-GO.
Концентричность: отклонение между полированным стержнем и осью резьбы меньше или равным 0,03 мм.
Поверхностная отделка: полированный стержень: RA меньше или равен 0,8 мкм (зеркальное поворота или шлифование). Резьбовая: RA меньше или равна 1,6 мкм.
Тепловая обработка: при необходимости укажите твердость (например, 316 раствор из нержавеющей стали, обработанное, HRC 22-28).
IV Тестирование и сертификация
Полные элементы проверки: размерная толерантность, нить go/no-go, поверхностные дефекты (трещины/заусенцы).
Стоимость осмотра: тест на солевые распылитель (например, 48-часовой нейтральный спрей соли), спектральный анализ материала.
Сертификация: предоставьте отчет о тестировании качества материала (MTC) и отчет о тестировании механических свойств (например, прочность на растяжение, превышающую или равную 700 МПа).
V. Метод упаковки и упаковки доставки: поддон с пузырями (противореящая), вакуумная сумка (антиоксидирование) или в соответствии с требованиями клиента.
Идентификация метки: номер партии, материал, спецификации, количество.
Минимальное количество заказа: 500-1000 штук (договорные для небольших пробных прогонов).
Время выполнения: 15-20 дней (при условии подтверждения сложности плесени/процесса).
VI Примечания
Особые требования: если они используются в высокотемпературных/коррозионных средах, для корректировки материала или процесса требуется предварительное уведомление.
Подтверждение рисования: рекомендуются рисунки или схемы САПР с ключевыми размерами.
Стадия прототипа: 3-5 образцов предоставляются для проверки размеров и функциональности.
Приведенная выше информация может быть дополнительно уточнена в зависимости от фактического сценария применения (например, медицинское оборудование, точные инструменты). Рекомендуется общаться с деталями поставщика, такими как требования к нагрузке и метод сборки (например, помещение для помех требует корректировки полированной толерантности к стержне).
