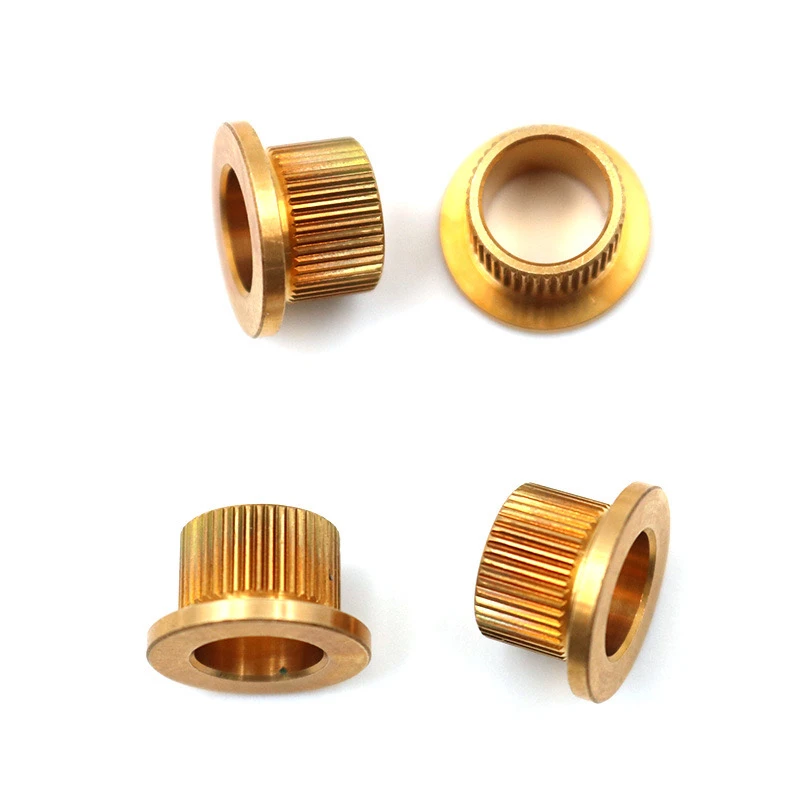

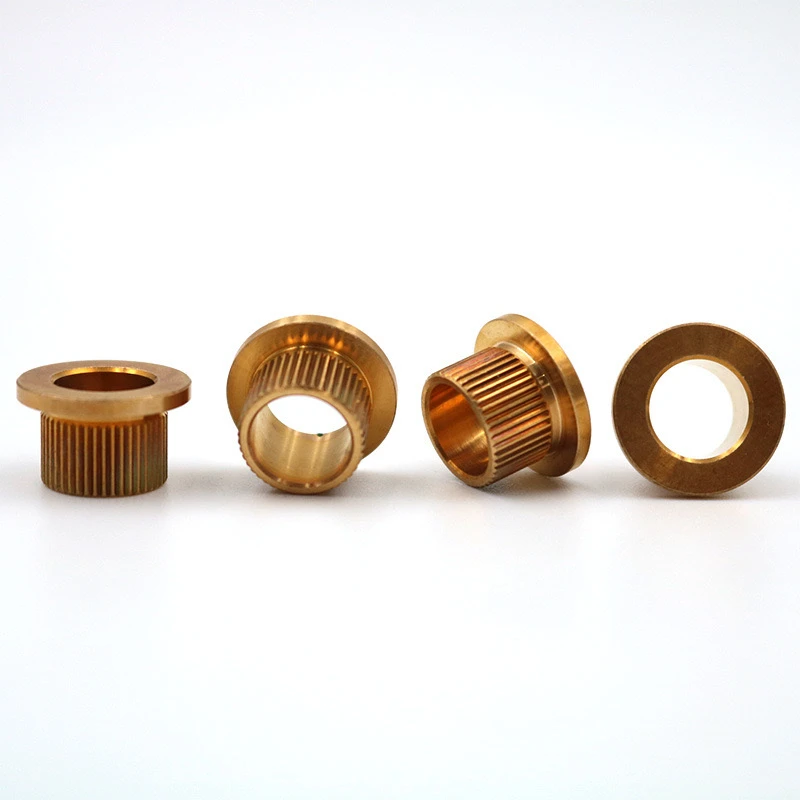

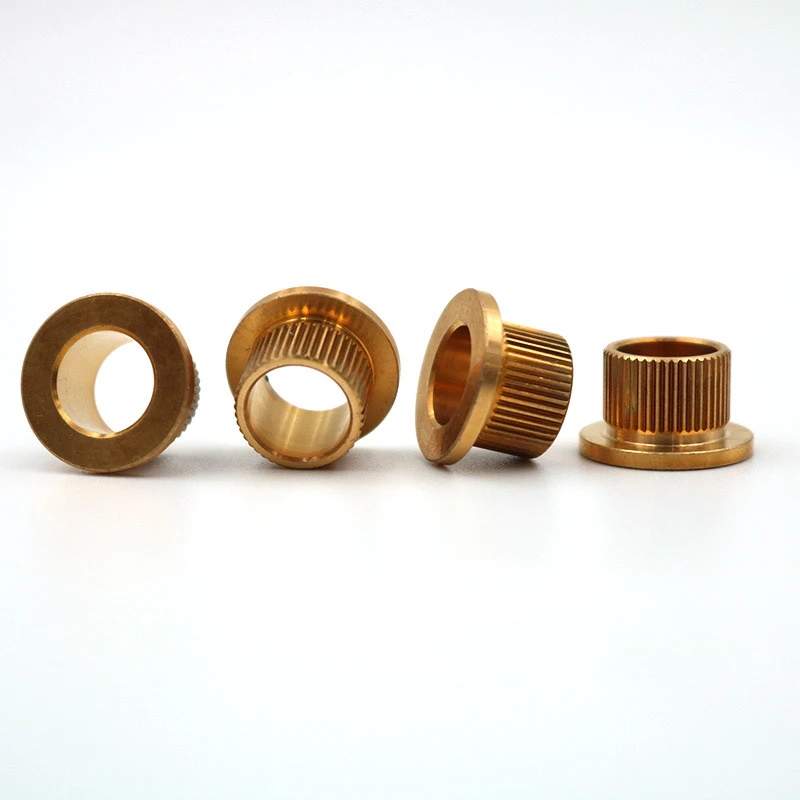

Медный шагFlange Breavet - это специально разработанная заклепка, которая объединяет несколько структурных и функциональных характеристик . ее основные функции и функции могут быть систематически обобщены следующим образом .
1. Требования к параметрам ядра
Материальные спецификации
Материал: латун H62 или H65, свинцовая латунь C3604 также может быть выбрана для повышения производительности резки
Твердость: hrb 55-75, статус термообработки необходимо отметить
Прочность на растяжение: больше или равна 300 МПа, военный класс требует большего или равного 400 МПа
Структурные измерения
Дизайн шага: диаметр головки d =1.5-2.0 × диаметр стержня d, шаг высота h =0.3-0.5 d
Тип Knurling: Mesh Knurling, зуб 0.6-1.2 мм
Край фланца: 45-градусная лача или филе R0.2 (анти-чар)
Поверхностная обработка
Переплавание: необязательное лечение никеля, олова или пассивации
Особые требования: химическое покрытие никеля подходит для сценариев с высокой коррозионной устойчивостью
Ii .Ключевые моменты управления процессом
Формирование холодного заголовка.
Обработка издевательства: радиальное давление: 3-5 кн, двойное колесо
Стандарты тестирования
Ключевые элементы: загрязнение круга головки меньше или равна 0,1 мм, целостность профиля зубов накапливается больше или равна 90%
План выборки: GB/T2828.1 II Уровень AQL1.0
III . Предложения по адаптации приложения
Сопоставление рабочего состояния
Вибрационная среда: рекомендуется добавлять зубцы на задней части фланца
Проводящие требования: распределить не нанесенное пассивативное лечение
Руководство по установке
Расчет силы заклепования: f =0.6 × σb × as (σb-прочность материала, как и область поперечного сечения)
Рекомендовано,
Iv . настраиваемый процесс обслуживания
Техническая стыковка
Требуется для предоставления:
Схема поперечного сечения сборки (маркировка материала и толщину соседних частей)
Отчет о экологических испытаниях (например, требования к тестированию солевого распыления)
Цикл кавычки
Предоставьте решение в течение 3 дней (менее 1, 000 части)
Плата за плесень: ￥ 800-2, 000 (может быть включен в цену за единицу)
Гарантия доставки
Полный отчет о первой части, включая данные 3D сканирования)
Гарантия на пакетирование (включая анализ спектра материала)
V . Общее избегание сбоев
Накоплено и скольжение: увеличить шаг до более чем 1,0 мм
Фланцевое растрескивание: контролируйте деформацию холодного заголовка меньше или равен 65%
Гальваническая коррозия: избегайте прямого контакта с алюминиевым сплавом
Это решение учитывает как выполнимость производства, так и надежность приложений, и веса параметров могут быть скорректированы в соответствии с конкретными условиями работы ., рекомендуется предоставить образец тестовой установки для проверки адаптации .
Этот дизайн достигает баланса между функциональностью, надежностью и стоимостью процесса посредством скоординированной оптимизации материалов и структур и подходит для точных потребностей сборки малого и среднего оборудования.
