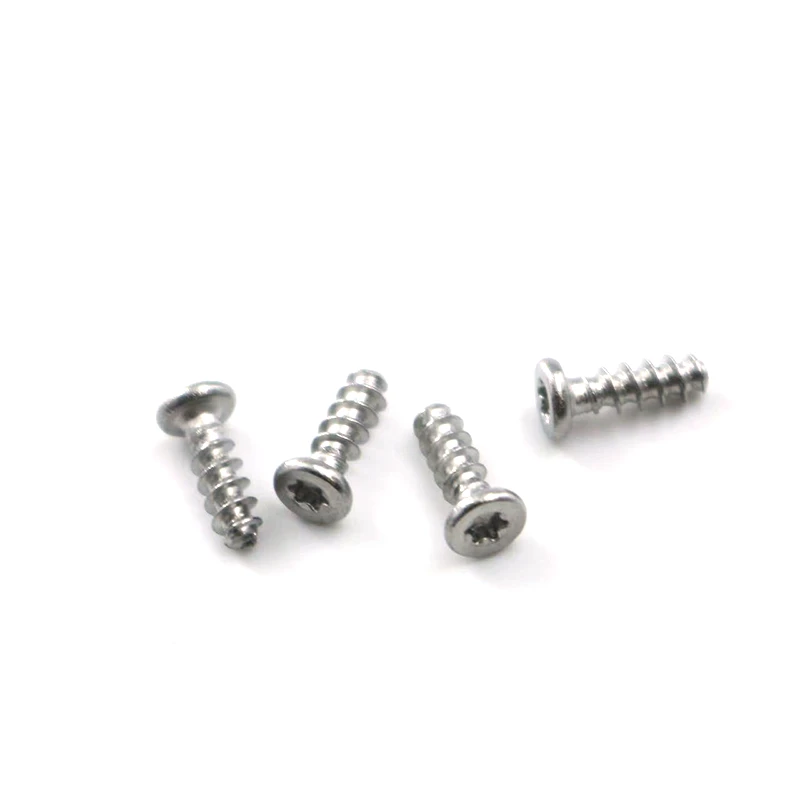

Thin - Head, внутренняя Torx K2, K2.5, K3, K4 и K5 Plastic Self - Винты, специально разработанные для пластиковых продуктов. Они имеют тонкую голову с внутренним отверстием Torx. Следующее содержит подробную информацию о настройке Thin - Head, внутренняя серия Torx KSelf - Поступившие винты.
Thin - голова, внутренняя серия Torx KSelf - Поступившие винты
Тип: Self - винт для постукивания
Тип головы: тонкая головка
Толщина головы ниже, чем стандарт для стандартных головок Congtersunck, достигая лучшего эффекта Congtersunc и более плавного внешнего вида в тонких - пластиковых частях с стеной.
Тип канавки: Филлипс
Принцип PH2 Groove (подходит для K4 и ниже). Для больших размеров, таких как K4.5 и K5, канавку PH3 можно рассмотреть для большего крутящего момента.
Тип потока: k - Тип, также пластик - конкретный поток. Он оснащен широким шагом резьбы, высокими, острыми резьбами и более четким углом гребня, что облегчает проникновение в пластик, не вызывая внутреннего растрескивания напряжений. Эти винты оснащены Self - точкой бурения, обычно тип BP или типа C, позволяя быстро постучать без - просверленных пилотных отверстий.
Целевые материалы: различные инженерные пластики и более высокие - Термопластики твердости.
II Основные пользовательские параметры
Это необходимые технические характеристики и должны быть четко обозначены на рисунке.
Номинальный диаметр: K2: 2,0 мм, K2.5: 2,5 мм, K3: 3,0 мм, K4: 4,0 мм, K5: 5,0 мм. Допуск: ± 0,02 мм.
Длина: относится к общей длине. Стандарты измерения должны быть указаны.
Диаметр головки: в соответствии с k - series thin - Стандарт головки или рисунок клиента. Угол -контактный угол должен соответствовать.
Толщина головы: меньше, чем национальный/немецкий стандарт, толщина головы. Это критическое требование и должно быть тонким, чтобы предотвратить проникновение или подъем задней поверхности в тонких компонентах-.
Шаг потока: Согласно стандарту серии k -, большой сигнал резьбы является основной функцией k - типовых винтов, обеспечивающих сильную сцепление. Материал: углеродная сталь (1010/1008), стандартный выбор для низкой стоимости.
Обработка поверхности: натуральный белый цинк, базовая профилактика ржавчины и аккуратный вид. Доступны другие отделки, такие как экологически чистые цветные цинк и никелевое покрытие, но это повлияет на стоимость.
Механические свойства: в соответствии с GB/T 3098,5 или стандартами ISO 7049, как правило, ST2,2 или 4,8, с твердостью HV270-HV400. Это достаточно прочно для соединения пластиковых деталей и резист, скручивающихся.
Iii. Специальные технические требования (опущены/добавьте по мере необходимости)
Требования к тестированию на солевые распыления: белая обработка поверхности цинка, тест на нейтральный соль в течение не менее 48 часов, без белой ржавчины, 72 часа, без красной ржавчины.
ROHS/SAICE SOMPARTING: Все материалы (корпус винта, покрытие) должны соответствовать правилам EU ROHS, и должен быть предоставлен третий отчет о партийном тестировании.
Упаковка: блистерная лотка/рулона упаковка/мешки + бумажная коробка. Требуется анти - смешивание и защита царапин.
Идентификация и отслеживание: этикетка будет прикреплена к внешней части коробки, что указывает на название продукта, спецификацию, количество и количество партии для облегчения прослеживаемости производства.
V. Поставленные требования
2D чертежи продукта: в форматах PDF и DWG, включая все ключевые размеры, допуски, материалы, обработку поверхности, технические стандарты и другую информацию.
Образцы: Перед началом первой партии массового производства не менее 50 образцов каждой спецификации должны быть предоставлены для подтверждения (размерные, внешние и испытательные тестирование сборки).
Отчет о тестировании: будет предоставлен первый отчет о проверке статьи-, включая полную проверку, отчет о тестировании солевого распыления и отчет о материалах.
Минимальное количество заказа и время доставки должны быть четко определены.
Ядром этой настройки является комбинация «тонкой головки» и «k - типа пластиковой нить». Тонкая голова решает эстетические и структурные проблемы в ограниченных пространствах и тонких - стеновых конструкций. Поток типа k - обеспечивает быстрое привинчение в пластиковые материалы, высокую тягу - устойчивость и превосходное сопротивление трещин.
Следовательно, это не просто простой винт, но эффективное, надежное и точное соединение, адаптированное для современной индустрии пластиковых продуктов, особенно для потребительской электроники и домохозяйств.
