Как правильно измерить шестигранные гайки: полное руководство по эксплуатации

Правильный размер шестигранных гаек имеет решающее значение для подбора крепежа, безопасной механической сборки и точности закупок. Неточные измерения могут привести к несоответствию гаек-болтов, трудностям при сборке и даже к угрозе безопасности.

В этом руководстве представлены подробныешестигранная гайкашаги измерения, которые помогут вам освоить точные методы измерения.

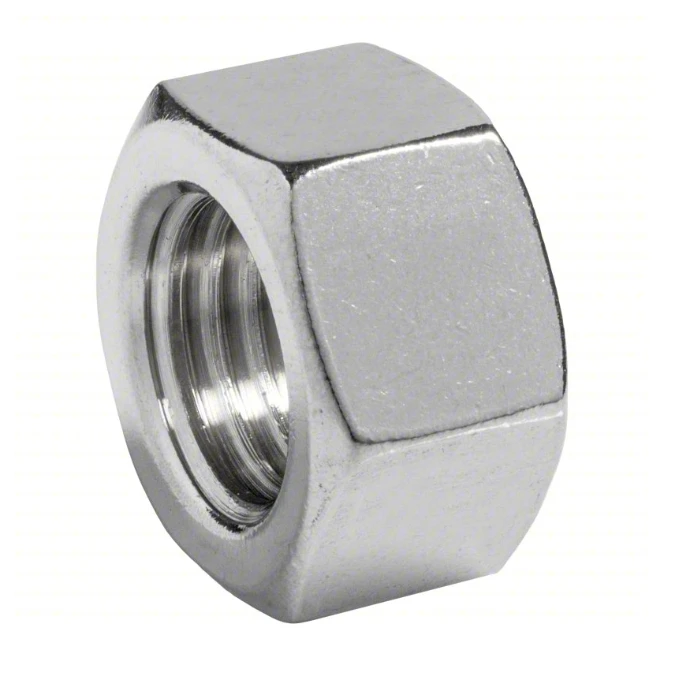

Базовая структура шестигранных гаек

Перед измерением необходимо понять основную конструкцию и основные размеры шестигранных гаек. Шестигранная гайка — это шестигранный крепеж, используемый с болтами или резьбой для надежного соединения деталей.

Во время измерения обратите внимание на следующие ключевые параметры:

Через квартиры (AF)

AF означает расстояние между двумя параллельными сторонами шестигранной гайки. Это основной размер, указанный на гайке, и он имеет решающее значение для выбора гаечного ключа или головки.

По углам (AC)

AC относится к расстоянию между двумя противоположными углами шестигранной гайки.

Диаметр и шаг резьбы

· Диаметр резьбы: внутренний диаметр гайки, которая сопрягается с болтом.

· Шаг: расстояние между соседними резьбами, измеряемое в миллиметрах в метрических единицах и витках на дюйм (TPI) в британских единицах.

Толщина гайки (высота)

Под толщиной понимается высота гайки по вертикали снизу вверх, влияющая на длину зацепления резьбы и-несущую способность. Слишком тонкая гайка уменьшит-несущую способность, а слишком толстая гайка может повлиять на пространство и сборку.

Инструменты, необходимые для измерения

Для обеспечения точных измерений рекомендуется использовать следующие инструменты:

· Штангенциркули или цифровые штангенциркули:Используется для измерения AF, AC и толщины.

· Размер резьбы:Используется для измерения высоты звука.

· Микрометр (опционально):Подходит для измерения небольших гаек или точной толщины.

· Увеличительное стекло или вспомогательный источник света:Помогает проверять мелкие гайки или изношенную резьбу, обеспечивая точные измерения.

Кончик:Перед измерением очистите гайку и инструменты, чтобы избежать влияния пыли, масла или заусенцев на показания.

Этапы измерения шестигранной гайки

Шаг 1. Измерьте противоположные плоскости (AF).

1. Зажмите суппорт между двумя параллельными плоскостями гайки.

2. Держите штангенциркули перпендикулярно параллельным граням, чтобы избежать ошибок, вызванных измерениями под углом.

3. Аккуратно закройте суппорты настолько, чтобы коснуться поверхности гайки; не нажимайте.

4. Прочтите и запишите размер (миллиметры или дюймы).

5. Сравните с таблицами стандартных размеров (ISO, DIN, ANSI), чтобы подтвердить характеристики.

Шаг 2 – Измерьте диагональные размеры (AC)

1. Измерьте расстояние между двумя углами штангенциркулем.

2. Для обеспечения точности держите суппорты на одной линии с угловыми точками гайки.

3. Запишите данные для использования в космических проектах или приложениях с высоким-крутящим моментом.

Шаг 3 – Измерьте диаметр и шаг резьбы

1. Измерьте внутренний диаметр гайки штангенциркулем или резьбомером.

2. Измерьте шаг с помощью резьбомера, чтобы убедиться, что он соответствует болту, например, M8 x 1.25. 3.. Проверьте гладкость резьбы, чтобы избежать износа или заусенцев, мешающих измерению.

Шаг 4 – Измерение толщины гайки

1. Измерьте высоту по вертикали от низа до верха гайки с помощью штангенциркуля или микрометра.

2. Сверьтесь со стандартной таблицей толщины, чтобы убедиться в соответствии техническим характеристикам гайки.

3. Толщина влияет на длину зацепления резьбы и грузоподъемность-; Убедитесь, что выбранная гайка соответствует проектным требованиям.



Измерительные инструменты

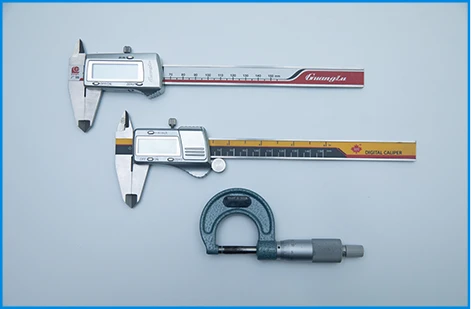

Кусачки Микрометр

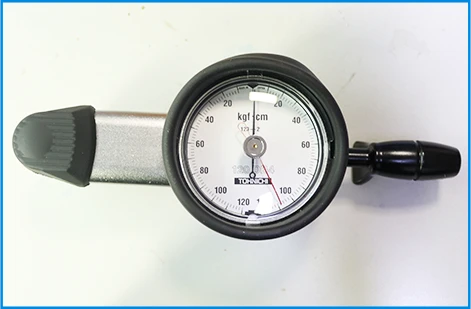

Крутящий момент

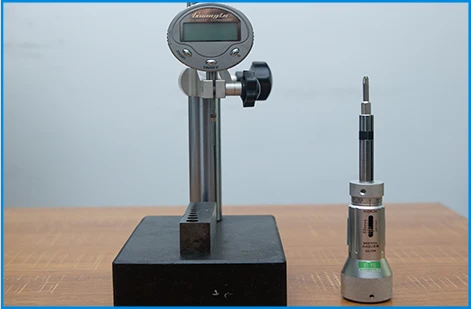

Микрометр глубины

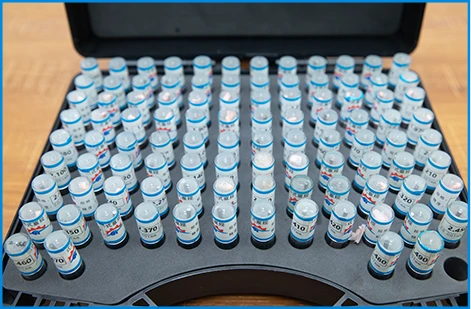

Затыкать

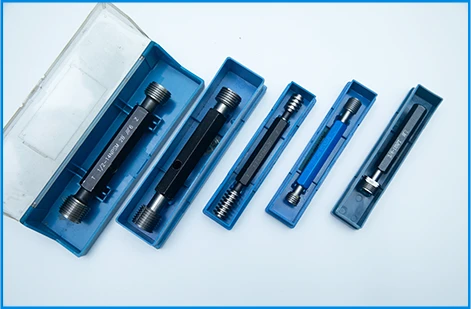

Размер резьбы

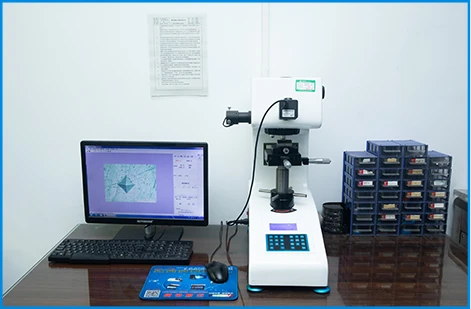

Твердомер

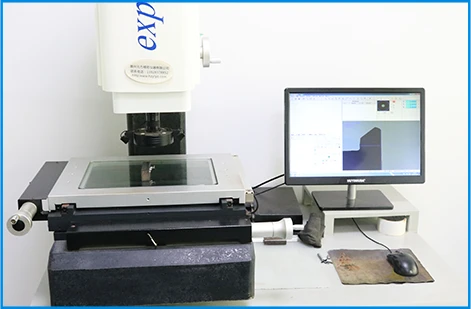

Проектор

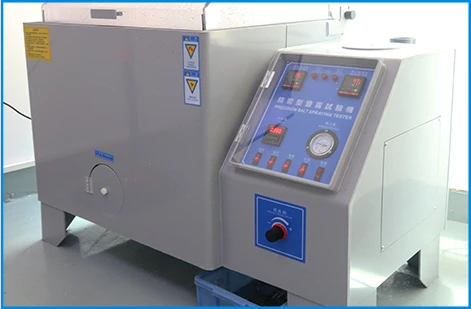

Испытание солевого тумана

Советы по повышению точности измерения шестигранной гайки

Выберите чистое, стабильное и хорошо освещенное- место для проведения измерений.

Перед измерением убедитесь, что рабочая поверхность ровная и не подвержена вибрации, чтобы предотвратить проскальзывание инструмента и ошибки. Достаточное освещение помогает четко рассмотреть края гайки и детали резьбы.

Измерьте один и тот же размер несколько раз и возьмите среднее значение.

Рекомендуется измерить ключевые размеры, такие как AF (противоположные стороны), AC (противоположные диагонали) и толщину, как минимум три раза, а затем взять среднее значение. Это минимизирует случайные ошибки и повышает достоверность результатов измерений.

Перед использованием убедитесь, что инструменты обнулены и откалиброваны.

Перед использованием цифровые штангенциркули, штангенциркули или микрометры необходимо обнулить. Регулярно калибруйте свои инструменты, особенно после высокоточных-точных измерений или длительного-использования, чтобы обеспечить точные результаты.

Запись данных измерений

После каждого измерения рекомендуется записывать размеры в блокнот или электронную таблицу, включая AF, AC, диаметр резьбы, шаг и толщину.

Проверьте единицы измерения (метрические или имперские)

Обратите пристальное внимание на единицы измерения во время измерения; метрическую (миллиметры) и имперскую (дюймы) нельзя смешивать.

Распространенные ошибки измерения

· Использование неточных инструментов (таких как линейки) приводит к значительным ошибкам.

· Измерения под не-перпендикулярными углами приводят к отклонениям AF или AC.

· Игнорирование диаметра, шага или толщины резьбы приводит к неудачной посадке.

· Смешение метрических и британских единиц приводит к ошибкам при покупке.

Краткое содержание

При измерении шестигранных гаек необходимо обратить внимание на противоположные лыски (AF), противоположные диагональные размеры (AC), диаметр, шаг и толщину резьбы. Использование соответствующих инструментов и строгое соблюдение процедур обеспечивает плотную посадку гайки и болта, что позволяет избежать проблем при сборке. Точные измерения не только помогают при механической сборке, но также повышают эффективность и безопасность закупок.
