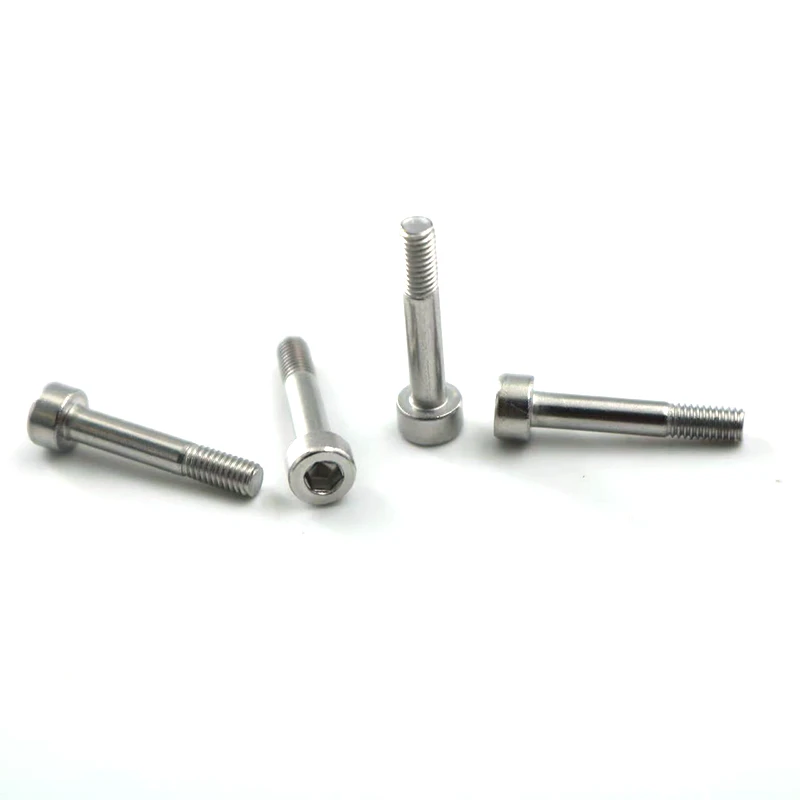

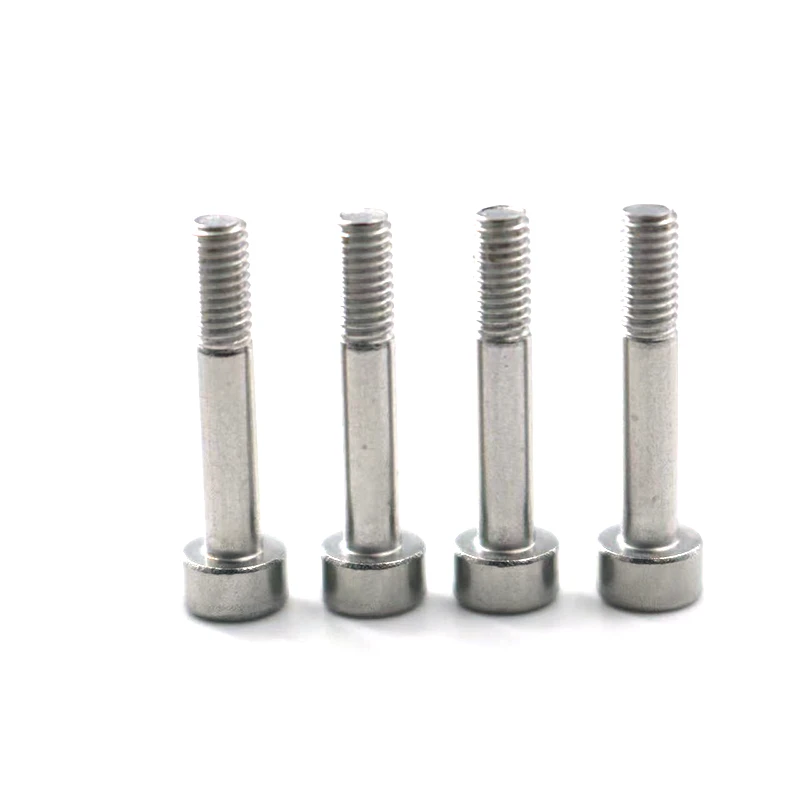

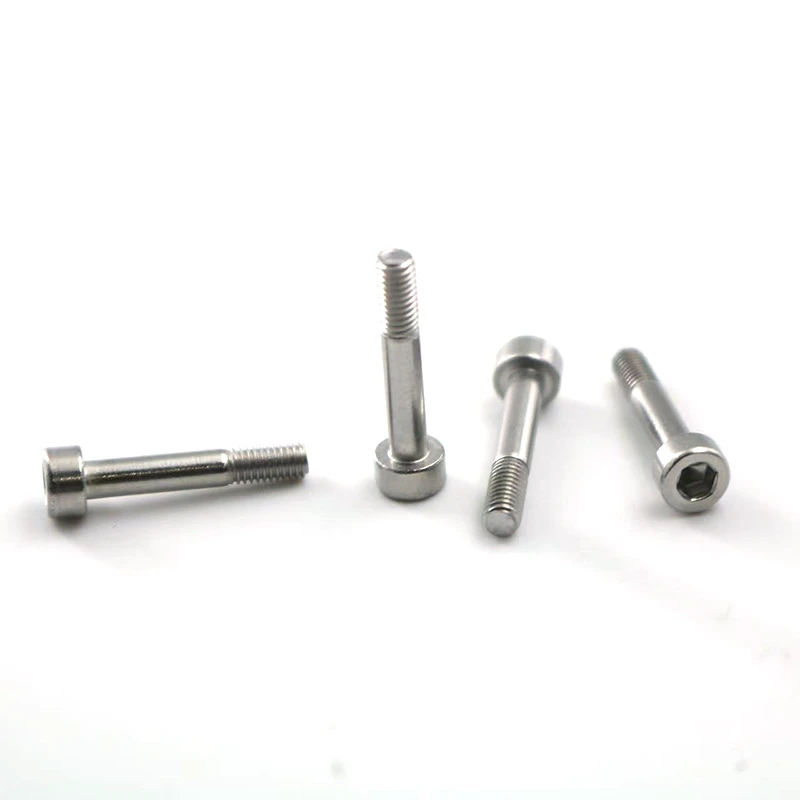

Cup - Head Hexagonвинты гнездас половиной - проект потока является общим механическим закреплением. Следующее объясняет, как использовать чашку - шестигранные винты шестигранного шестигранника. Этот раздел будет охватывать их характеристики, применимые сценарии, инструкции по использованию, ключевые соображения и часто задаваемые вопросы.
1. Cup - Head Head Hexagon Gots Vints с половиной - Дизайн потока
Cup - голова: цилиндрическая головка с плоским верхом и вертикальными цилиндрическими сторонами. Эта конструкция обеспечивает большую контактную поверхность гаечного ключа и давление - область подшипника.
Hexagon: Голова имеет шестиугольную дыру и требует гаечного ключа Allen для затягивания и ослабления.
Половина - потока: винт -хвостовик состоит из двух разделов:
Очистка: непотребованная секция с указанной длиной.
Тема: резьбовой раздел.
Метрические спецификации (M3, M4, M5): относится к номинальному диаметру резьбы. M3 - 3 мм, M4 - 4 мм, а M5 - 5 мм. Это наиболее часто используемые размеры метрических винтов.
Предназначен для: простой хвостовик обеспечивает переходное или близкое зазор с отверстием через- подключенного компонента. Он обеспечивает позиционирование, центрирование и сопротивление сдвигу, предотвращая участие нити в сдвиге, защищая их от повреждений. Резьбовая часть полностью задействует резьбое отверстие другой части, обеспечивая сильную осевую силу зажима.
II Приложения и преимущества
Приложения: соединения, требующие точного позиционирования и центрирования: гладкий стержень вписывается в отверстие через-, чтобы предотвратить радиальное движение между двумя частями. Общие применения включают механические конструкции, джиг, формы, оборудование для автоматизации и 3D -принтеры.
Соединения, требующие сопротивления сдвига: гладкий стержень имеет больший диаметр (равный основному диаметру резьбы) и может выдерживать силы, перпендикулярные оси винта, лучше резьбы.
Соединения, требующие частой разборки: шестиугольный головной привод обеспечивает высокий крутящий момент и менее подвержена зачистке, что делает его более надежным, чем филлипс или прорезинты.
Приложения, требующие пространственных ограничений: по сравнению с шестиугольными винтами головки, головка чашки не имеет открытого места для гаечного ключа и требует только одного отверстия для работы, что делает его более компактным.
Преимущества: высокая нагрузка - способность подшипника: головка имеет большую площадь контакта, высокую предварительную нагрузку и безопасное соединение.
Высокая точность: шестиугольный привод для головки менее подвержен скольжению и может применить точный крутящий момент.
Актуальная и эстетически приятное: после установки голова выставлена, придавая ей более промышленный и крепкий вид, чем ку.
Iii. Подробные этапы использования и методы
Подготовка:
Выберите правильный винт: подтвердите характеристики, длину и производительность винта в соответствии с требованиями конструкции. Выберите правильный шестигранный гаечный ключ: всегда используйте гаечный ключ, который точно соответствует размеру винта.
ПРЕДУПРЕЖДЕНИЕ: Использование недорогого гаечного ключа может сильно повредить гаечный ключ и отверстие для винта, что делает невозможным снять винт.
Обработка отверстий
Через отверстия: диаметр отверстия отверстия должен быть немного больше, чем диаметр полированного вала винта (например, полированный вал M4 составляет приблизительно 4 мм; отверстие через 4,2 мм или 4,3 мм). Убедитесь, что полированный вал может проходить плавно и не покачивать.
Отверстия с резьбой: требуется постукивание. Строгие стандарты применяются к диаметру отверстия бурового отверстия: глубина резьбого отверстия должна быть не менее 1,2 раза превышающей вставленную длину винта.
Шаги установки:
Выравнивание: выровняйте две части, которые должны быть подключены, гарантируя, что сквозное отверстие и резьбое отверстие выровнены.
Вставьте: вставьте полированный вал винта через сквозное отверстие верхней части.
Вставка: Аккуратно запустите винт в резьбое отверстие подстиливающегося компонента вручную вручную, чтобы убедиться, что нет перекоса и что нити гладко участвуют. Никогда не заставляйте винт с гаечным ключом, так как это может легко повредить нити.
Затягивание: используя правильный размер гаечного ключа Allen, вставьте вертикальную часть винта, пока он не остановится. Затяните равномерно по часовой стрелке.
Применение крутящего момента: для критических механических соединений используйте крутящий ключ, установленную для рекомендуемого значения крутящего момента. Это обеспечивает достаточную предварительную нагрузку, не разбивая винт и не повреждая резьбы.
IV Ключевые соображения и общие ошибки
Ошибка выбора ключа: использование неуместного или изношенного гаечного ключа является основной причиной проскальзывания винтовой резьбы. Как только потоки проскользнули, удаление становится чрезвычайно трудным.
Наклонная работа: неспособность вставить гаечный ключ вертикально и нанести давление, может повредить отверстие винта в движении «качели», уменьшая площадь контакта и вызывая проскальзывание.
Смущение через - отверстия и размеры резьбовых отверстий
Ошибка: сверление сквозного отверстия того же размера, что и резковое основание. Это может привести к тому, что полированный стержень не сможет пройти через нити или протирать нити при прохождении, повредив соединение.
Ошибка: сверление резьбого отверстия того же размера, что и отверстие сквозь. Это предотвращает эффективное образование потока и приводит к отсутствию силы зажима.
Неправильный затягивающий крутящий момент
Over - ослабление: соединение не безопасно и может легко ослабить и упасть во время работы.
Over - затягивание: это может привести к растяжению, разрыву, разрывам или привлечению резьбы в резьбовом отверстии («стриппинг»). Маленькие винты, такие как M3 и M4, очень хрупкие и особенно склонны к сломанию.
Очистка: Перед установкой убедитесь, что отверстие для винта не содержит примесей, таких как железные заявки и масло, так как это может повлиять на точность крутящего момента и прочность подключения.
Это структурированное и хорошо - Подробное руководство пользователя позволяет эффективно понимать и узнать, как использовать этот винт, гарантируя, что вы получаете опыт продукта и ценность, которую вы желаете.
