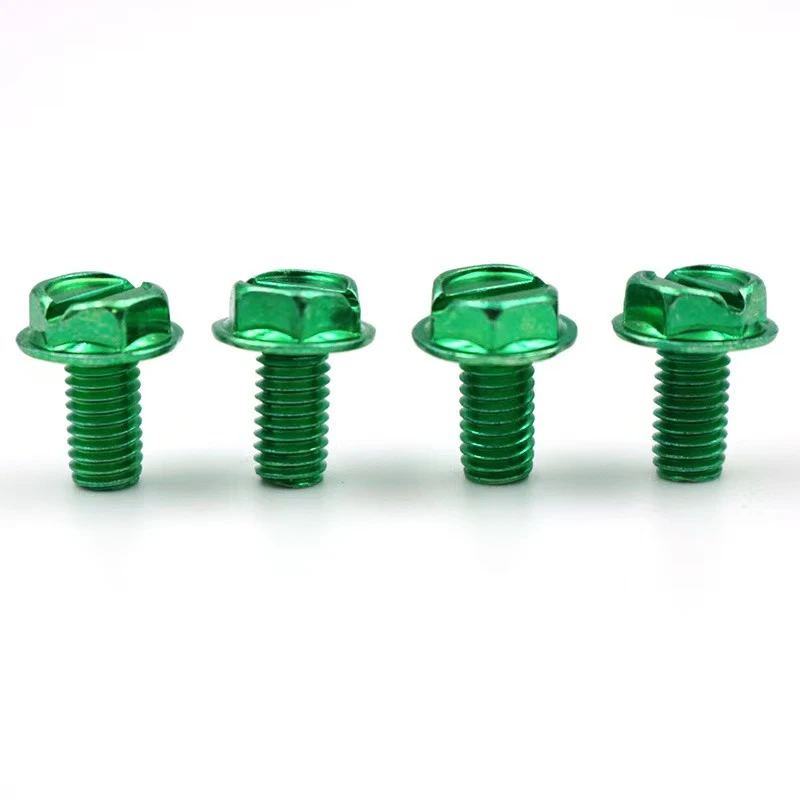

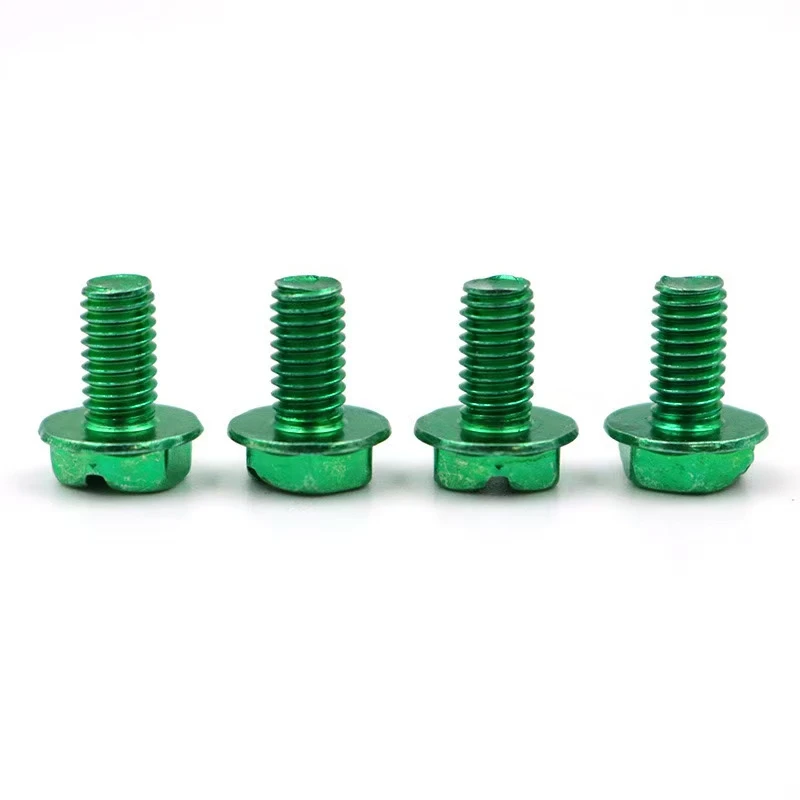

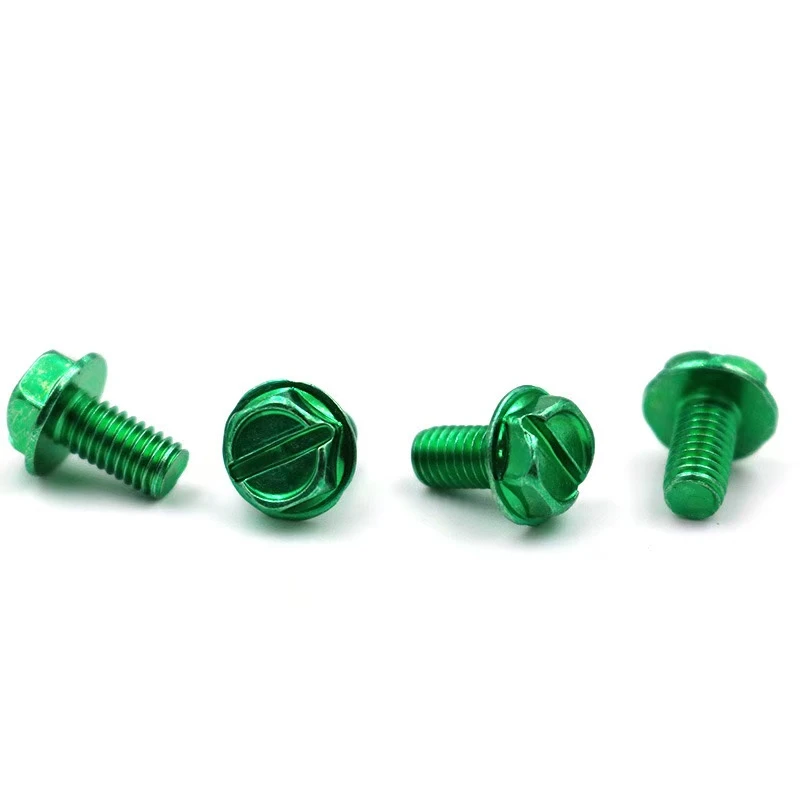

8-32 10-24 Внешний шестигранник заземляющий винт с зеленым цинком. Заземлениевинтявляется конкретным винтом заземления спецификации в основном для заземляющего электрического оборудования или металлических конструкций. Ниже приводится введение в его использование, организованное сценарием применения, балансировкой деталей и ключевых моментов.
I. Спецификации винта
8-32: номер ANSI, винт размера 8, 32 резьбы на дюйм.
10-24: винт размера 10, 24 резьбы на дюйм.
Зеленое цинковое покрытие: Rust - и коррозия - сопротивление, подходящее для влажных или наружных сред.
Структурные особенности
Внешняя шестигранная головка: может быть затянута с помощью гаечного ключа или гнезда, обеспечивая высокий крутящий момент.
Слот -слот: совместим с отвертками, подходит для пространства - ограниченных приложений.
II Приложения
Электрическое заземление: соединение корпуса оборудования к заземляющим автобусам/проводникам.
Заземление металлической структуры: системы заземления молнии для мостов, башен и других конструкций.
Электронное оборудование: прикрепление терминалов заземления печатной платы требует использования блокирующих шайб.
Iii. Шаги установки и ключевые моменты
1. Подготовка
Выбор инструмента: шестигранный гаечный ключ (быстрое затяжение) или плоская - отвертка лезвия (тонкая регулировка).
Крутящий ключ (стандартный крутящий момент требуется в критических ситуациях, например, приблизительно 5,6 Н · м для 8-32 винтов).
Поверхностная подготовка: Снимите масло и оксид с контактных поверхностей, чтобы обеспечить проводимость.
2. Процедура установки
Бурение и постукивание: 8 - 32: предварительно тренируйте отверстие диаметром приблизительно 3,5 мм (#29 Bit Bit); 10-24: приблизительно 4,1 мм в диаметре (#25 Bit Bit). Используйте соответствующий нажатие для нажатия, поддерживая вертикальное положение.
Закрепление винта: вставьте заземляющий клемм в отверстие, вручную затягивая несколько резьбов, чтобы избежать перекрестного - резьбы. Наконец, затяните с помощью инструмента, чтобы убедиться, что между терминалом и контактной поверхностью нет зазора.
Защита: добавьте шайбу или блокировку потока (для вибрации - Среда склонных).
3. Меры предосторожности
Пережеяние риска: зеленое цинк может очистить из -за перегруженного, компрометирующего коррозионную стойкость.
Проверка проводимости: проверьте сопротивление земли после установки (рекомендуется менее или равным 1 Ом).
Периодическая проверка: во влажной среде ежегодно проверяйте ржавчину.
IV Общая проблема - Решение задач
Обработка почищенной резьбы: замените винт большим размером (например, если в винте 8-32 есть разделенные резьбы, используйте винт 10-24) или используйте рукав для ремонта резьбы.
Удаление ржавчины: распылитель с помощью ослабляющего агента и замачивается в течение 10 минут, прежде чем продолжить.
V. Рекомендации по выбору
8-32: легкое оборудование, тонкие пластины (толщина 1-2 мм).
10 - 24: Тяжелые шкафы, среда высокой вибрации (например, заземление генератора).
Вышеуказанные шаги обеспечивают безопасную установку заземляющего винта, обеспечивая как электрическую безопасность, так и механическую прочность. Подробные инструкции должны быть скорректированы в соответствии с конкретными условиями работы.
Благодаря вышеуказанной конструкции, этот тип винта наносит баланс между электрической безопасностью и механической надежностью, что делает его стоимостью - эффективным стандартизированным компонентом в системах заземления.
