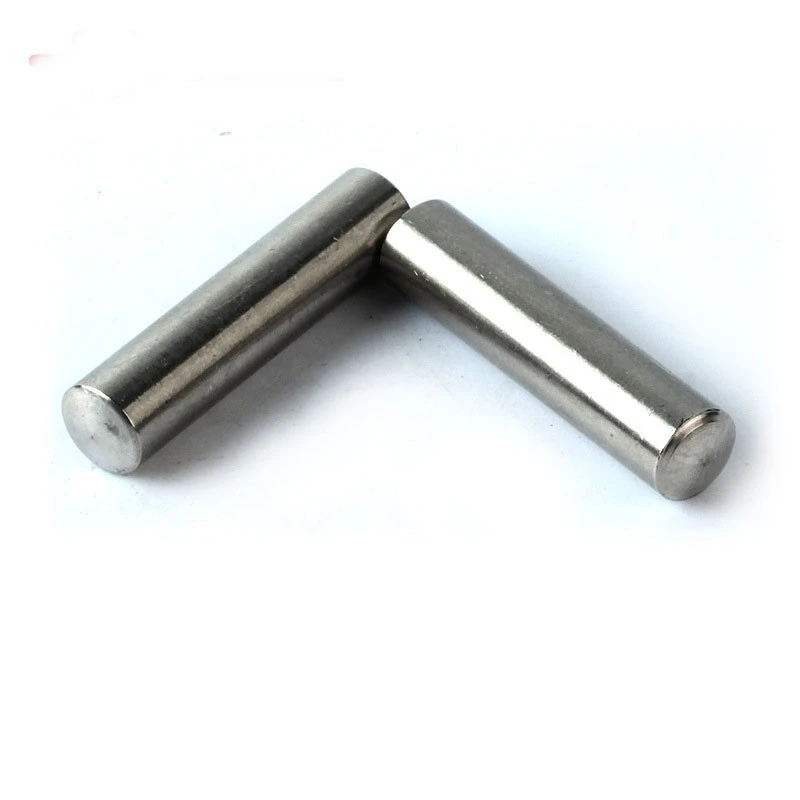

DIN7 DIN7 Дюбельная штифт из нержавеющей стали



Штифты для дюбелей (выравнивание / фиксирующие штифты)

Пына для дюбелей, также известные как выравнивающие булавки или фиксирующие штифты, представляют собой компоненты, которые используют отверстия для заготовки в качестве ссылки на позиционирование, чтобы ограничить степени свободы объекта. Они контролируют линейное движение вдоль оси x, y и z, а также вращательное движение вокруг этих оси, тем самым ограничивая все шесть градусов свободы. В пресс -формах штифты в основном используются между прикрепленными винтами, чтобы обеспечить точность позиционирования. Они в основном используются для выравнивания сборки, но также могут служить в качестве соединений, перегрузки подключения сдвига в устройствах безопасности или механизмы против расслабления. Основные типы включают цилиндрические булавки и конусные булавки.

Цилиндрические булавки против конусных булавок

Различия в процессе производства

Цилиндрические штифты могут быть предварительно приспособлены, в то время как конусные булавки обычно подходят для индивидуальной подготовки.

Приложения

Цилиндрические штифты подходят для высокого расположения (предварительно приготовленных отверстий) и могут сопротивляться сдвигу.

Конуски часто используются в приложениях, требующих частой разборки.

Функциональные различия

Цилиндрические штифты прижимаются в разгруженные отверстия с небольшим помехи, способные приносить умеренные нагрузки. Для поддержания точности позиционирования и устойчивости сустава частая разборка не рекомендуется. Они в основном используются для выравнивания, но также могут функционировать как соединительные булавки или булавки.

Кониные штифты имеют конус 1:50, обеспечивая самозащитные свойства, высокую точность позиционирования и легкую установку. Повторная сборка/разборка оказывает минимальное влияние на точность. Они в основном используются для выравнивания, но также могут служить подключаемыми булавками, требующими развернутых отверстий.
