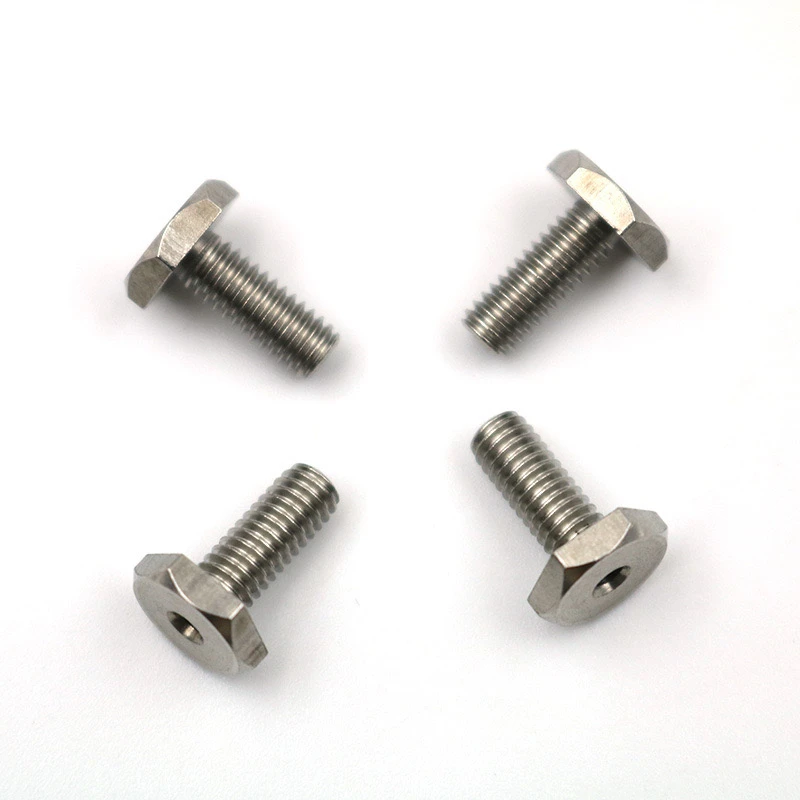

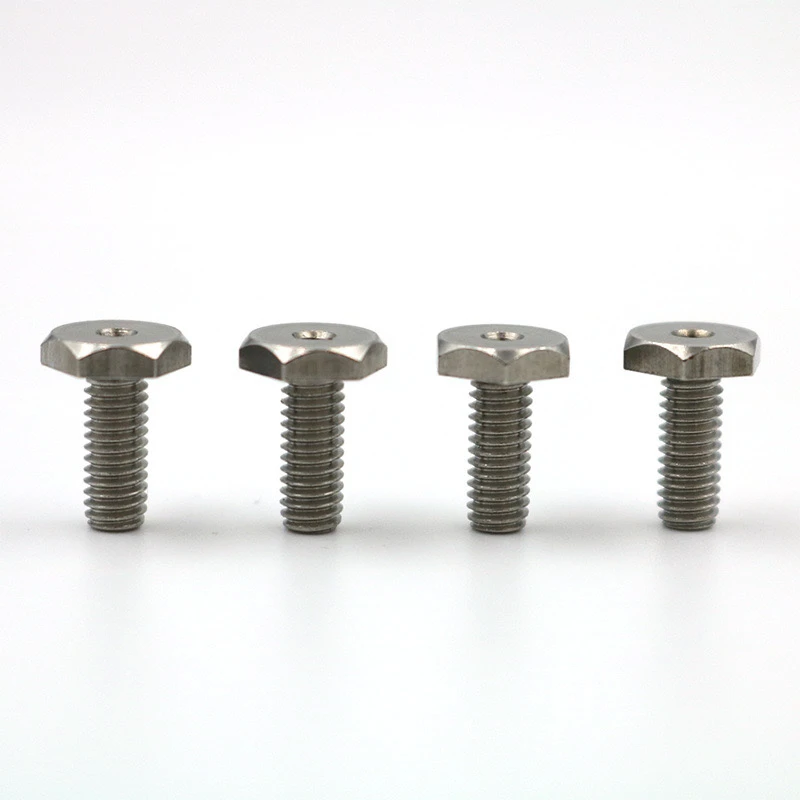

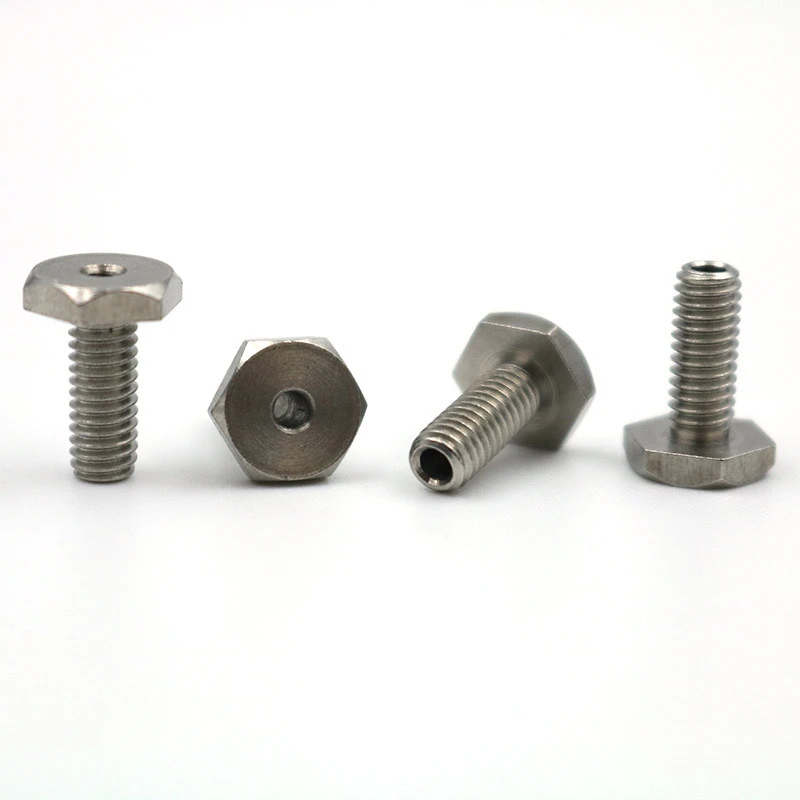

303 нержавеющая стальНестандартные поворотные части (внешний шестигран/Внутренние/внешние/полые винты) специально разработаны крепеж. Ниже приведено подробное описание его настройки, которое учитывает как профессионализм, так и практичность.
1. Параметры основной настройки
Требования материала
303 из нержавеющей стали (простой в обрезании типа), и требуется отчет о материалах.
Дополнительное дополнительное лечение: пассивация, которая может улучшить коррозионную устойчивость
Структурный тип
Внешняя головка шестигранника: ширина по квартирам, толщина
Внутренний/внешний поток: спецификации потока (Metric/Imperial/American Standard), оценка точности (6H/6G)
Полая конструкция: через внутренний диаметр отверстия, толерантность к толщине стенки
Допустимость размерного размера
Внешний диаметр: ± 0,05 мм (детали точного поворота)
Длина: ± 0,1 мм (меньше или равна 50 мм), ± 0,2 мм (＞ 50 мм)
Коаксиальность: менее или равна 0,03 мм (полые винты нуждаются в специальной маркировке)
Поверхностная обработка
По умолчанию: естественная полировка (RA меньше или равна 0,8 мкм)
Необязательно: никелевое покрытие (5-10 мкм), электролитическая полировка (медицинская оценка)
II Примечания о нестандартном дизайне
Особые требования к потокам
Чертежи поперечного сечения необходимы для нестандартных типов зубов
Размер канавки с обратной обрезанием должен быть отмечен для внутренних слепых отверстий (рекомендуется больше или равен 1,5 раза выше шага)
Механические свойства
Прочность на растяжение больше или равна 500 МПа (предварительная утилизация, если требуется термообработка)
Тест крутящего момента (в соответствии с стандартом DIN 912 или ценностью, определенной клиентом)
Проверка пустой структуры
Проточный тест (жидкие детали должны обеспечить уровень давления)
Ультразвуковая тестирование толщины стенки (необязательно)
Iii. Процесс инспекции производства и качества
Технология обработки
Поворот: швейцарская машина с ЧПУ (подходит для небольших частей φ3-20 мм)
Обработка резьбы: матрица/экструзионная литья (внешние зубы), крана/фрезерование (внутренние зубы)
Контроль качества
Полные предметы проверки: размер головы, нить go/no-go.
Проверки проверки отбора проб: тест на солевые спрея (72H нейтральный солевой спрей), твердость (HRB 70-90)
Доставка доставки
Требуется: Сертификация материала, отчет о проверке размеров, лист процессов обработки поверхности
Необязательно: 3D рисунки (шаг формат), файлы PPAP (автомобильная промышленность)
IV Типичные сценарии применения
Медицинские устройства: полые винты для диверсионных труб (требуется электролитическая полировка)
Оборудование для автоматизации: нестандартные шестиугольные детали для установки сервопривода.
Полупроводники: сверхвысокая чистота 303 винты из нержавеющей стали (вакуумная дегазационная обработка)
V. Инструкции по кавычкам
Минимальное количество заказа: 50-100 штук (пробное производство). Формы могут быть открыты для более чем 1000 штук
Время доставки: 7-15 дней (скорректируется в зависимости от сложности)
Плата за плесень: нестандартный тип зубов/структура специальной формы должна быть рассчитана отдельно
Предоставление образцов или чертежей САПР может ускорить процесс кавычки. Для сложных частей рекомендуется подписать техническое соглашение, чтобы прояснить критерии принятия.
Благодаря вышеупомянутому многоуровневому анализу, функциональная сущность и границы проектирования таких нестандартных частей могут быть быстро схвачены, что удобно для инженерного выбора или настройки связи.
