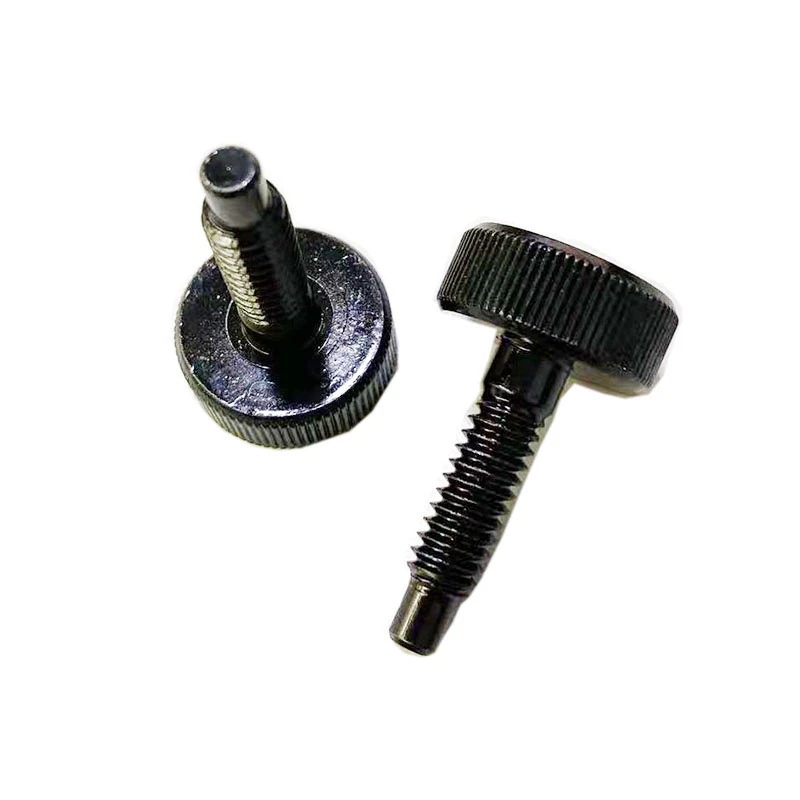

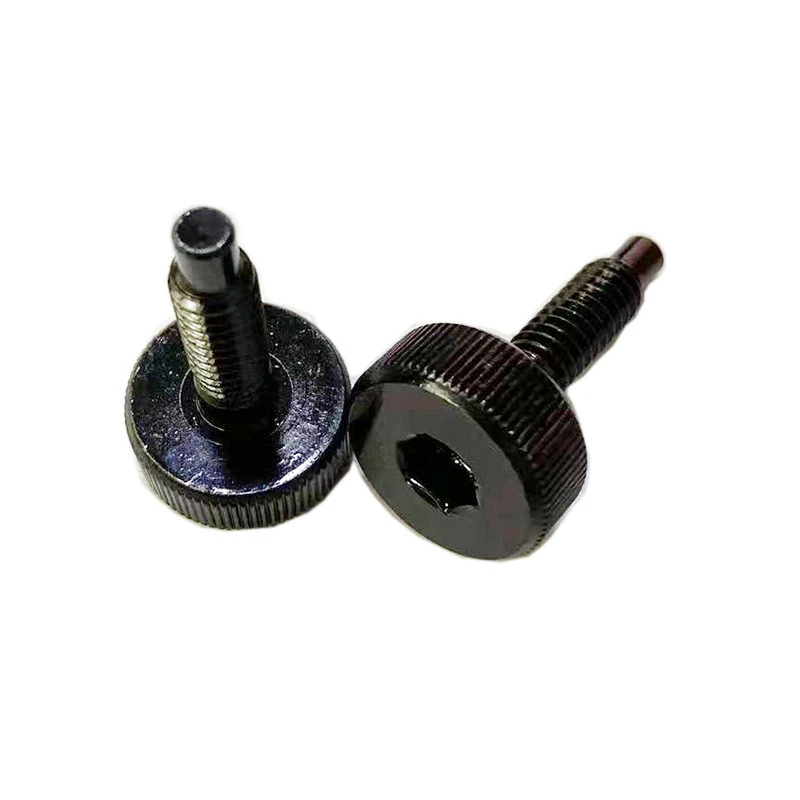

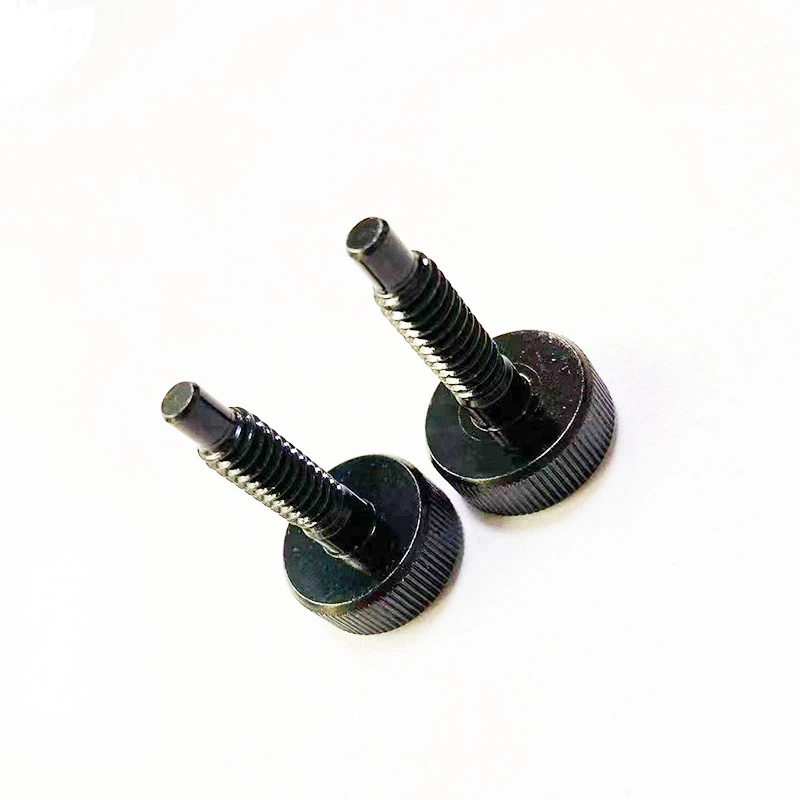

Много станции холодногоАмериканский прямой шестиугольный винтявляется точным механическим крепежом, который сочетает в себе высокую прочность, удобную установку и антиотверженные свойства . Ниже приведено подробное описание его требований настройки, которое учитывает как технические точки, так и осуществимость производства .
1. Требования к параметрам ядра
Стандарты и материалы
Стандартные спецификации: American ASME B18 . 3 или стандарты, определенные клиентом.
Обычные варианты: нержавеющая сталь 304 или 316, сорта по углеродной стали 8 . 8 или класс 10,9, оцинкованные или никелированные.
Специальные требования: Brass, Titanium Alloy .
Размеры и допуски
Технические характеристики потока: серия UNC/UNF, Критерии принятия GO и SOMO-GO должны быть указаны .
Размер головки: шестигранное отверстие в соответствии с размером клавиши ASME B 18.3.
Параметры Knurling: Прямой накопленный, рекомендуется 0.8-1.2 MM шаг, увеличение внешнего диаметра 0.1-0.3 MM .
Требования к процессу
Холодный заголовок: обработка на нескольких станциях, чтобы гарантировать, что коаксиальность между головкой и стержнем меньше или равна 0 . 05 мм.
Тепловая обработка: углеродистая сталь должна быть смягчена, а нержавеющая сталь может быть обработана раствором .
Обработка поверхности: толщина покрытия, время теста на солевые распыления .
2. Индивидуальные данные ключа
Конструкция скинга: осевые прямые линии (чтобы избежать поперечных линий, влияющих на ощущение), длина площади накопа, больше или равна 1 . в 5 раз больше диаметра винта.
Проверка против скольжения: требуется отчет о тесте на крутящий момент (например, крутящий момент затягивания рук, превышающий или равный 0 . 5n · M).
Структура головы
Гексагональная глубина: не менее 1 . в 2 раза превышает размер шестиугольной ключа, а филе процесса 0,3 мм зарезервировано внизу, чтобы предотвратить растрескивание.
Сборка: край головки необходимо составить скопление 0.1-0.2 мм, чтобы избежать сборки сборок .
Специальные требования
Маркировка: лазерная маркировка на голове .
Упаковка: пакетная упаковка с пузырьками против скрещивания, количество на коробку делится на 1000 штук/5000 кусочков .
III . Контроль и доставка качества
Тестирование элементов
Ключевые элементы: нить go/no-go.
Коэффициент проверки: полная проверка первой части, пакетная выборка .
Поддержка документа: отчет о материалах, схема процесса, полноразмерный отчет проверки, необходимо предоставить .
Iv . Общее избегание проблемы
Выбор материала: холодный заголовок из нержавеющей стали должен использовать специальные оценки свободного машина, чтобы избежать растрескивания.
Корлапс зубного зуба надува: отрегулируйте процесс давления и отжига .
Точность потока: добавить процесс проката потока после холодной заголовка, чтобы исправить толерантность .
V . предложения по поставщику поставщика
Четко предоставьте рисунки, а ключевые размеры и допуски должны быть помечены .
Требуется отчет о испытании плесени (включая оценку срока службы плесени) .
Договориться об неисправных условиях обработки продукта .
